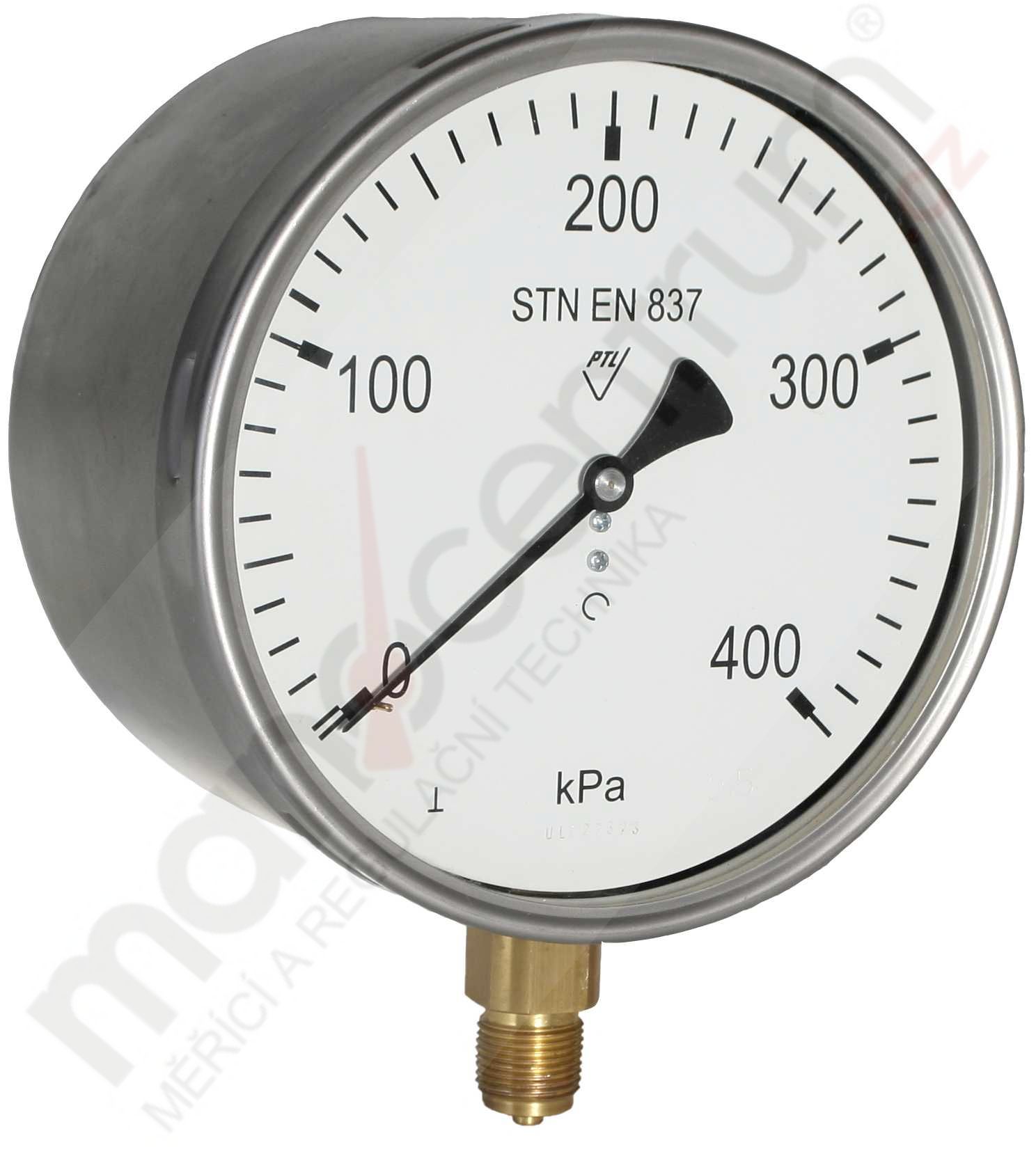

Typ 05313-CH
| Cena: | na dotaz |  |
|---|---|---|
| Výrobce: | PREMATLAK SK |
Třída přesnosti:
0,5% - výstupu převodníku 4-20 mA /2-vodičové zapojení
1% - tlakoměru (místního ukazovatele)
Napájení převodníku:
10...30 VDC
Připojovací závit tlakoměru může být u obou stupnic M 20x1,5 nebo G1/2".
| Rozsahy v kPa (MPa): | Rozsahy v bar: |
| -100...0 kPa | -1...0 bar |
| -100...+60 kPa | -1...+0,6 bar |
| -100...+150 kPa | -1...+1,5 bar |
| -100...+300 kPa | -1...+3 bar |
| -100...+500 kPa | -1...+5 bar |
| -100...+900 kPa | -1...+9 bar |
| -0,1...+1,5 MPa | -1...+15 bar |
| -0,1...2,4 MPa | -1...+24 bar |
| 0...60 kPa | 0...0,6 bar |
| 0...100 kPa | 0...1 bar |
| 0...160 kPa | 0...1,6 bar |
| 0...250 kPa | 0...2,5 bar |
| 0...400 kPa | 0...4 bar |
| 0...600 kPa | 0...6 bar |
| 0...1 MPa | 0...10 bar |
| 0...1,6 MPa | 0...16 bar |
| 0...2,5 MPa | 0...25 bar |
| 0...4 MPa | 0...40 bar |
| 0...6 MPa | 0...60 bar |
| 0...10 MPa | 0...100 bar |
| 0...16 MPa | 0...160 bar |
| 0...25 MPa | 0...250 bar |
| 0...40 MPa | 0...400 bar |
| 0...60 MPa | 0...600 bar |
| 0...100 MPa | 0...1000 bar |
| červená čárka na stupnici |
| provedení pro kyslík (S3) (odmaštěné-tukuprosté) |
| jiný připojovací závit než je uvedený ve specifikaci |
| atypické dělení, výseče nebo jednotky stupnice na číselníku |
| nápis na čísleníku |
| zabudovaná tlumící kanyla v držáku (čepu) tlakoměru (proti tlakovým rázům) |
| ručně nastavitelný červený ukazatel max. tlaku |
| materiál průzoru - vrstvené bezpečnostní sklo (SAFETY GLASS) |
| Příruby k uchycení |
| přední nerezová příruba se třemi otvory k uchycení |
| Kalibrační protokoly |
| zkušební osvědčení výrobce ( kalibrační list ) |
| kalibrační protokol pro manometr z akreditované laboratoře výrobce |
| kalibrační protokol pro výstup 4-20 mA z akreditované laboratoře výrobce |
Jiná příplatková provedení na dotaz.
Ceny viz. "Ceníky ke stažení" nebo na dotaz.
| Tlakové rozsahy v rozmezí: | od -100-0 kPa do 0-100 MPa |
|---|---|
| ( od -1-0 bar do 0-1000 bar ) | |
| Průměr pouzdra: | 160 mm |
| Připojení: | spodní |
| Připojovací závit: | M 20x1,5 nebo G1/2" |
| Třída přesnosti: | 1 % |
| Materiál připojení:: | nerez 1.4301 |
| Materiál pouzdra: | nerez 1.4301 |
| Materiál měřícího prvku: | nerez 1.4571 |
| Materiál průzoru: | sklo |
| Max. teplota média: | +60 °C |
| Stupeň krytí: | IP43 dle STN EN 60 529 |
| El. výstup: | 4-20 mA /2-vodičové zapojení |
Provedení
- dle EN 837-1
- Kromě místního zobrazení naměřené hodnoty pomocí ručičkového ukazatele má tento tlakoměr i vnitřní tlakový elektronický převodník s výstupem 4-20 mA (2-vodičové zapojení), připojitelný pomocí odnímatelného konektoru umístěného zezadu pouzdra.
Použití
- Tlakoměr je určený na měření agresivních plynných a kapalných látek, které nekrystalizují a nepůsobí agresivně a korozivně na nerezové oceli ( DIN 1.4301, DIN 1.4571 ).
- Vhodné pro použití v chemickém, potravinářském nebo petrochemickém průmyslu, dále ve strojním inženýrství, vodárenství, ekologických technologiích, stavebnictví, průmyslových technologických systémech apod.
- Tlakoměry s proudovým výstupem 4-20 mA se používají pro dálkový odečet měřených hodnot, řízení a kontrolu provozu.
