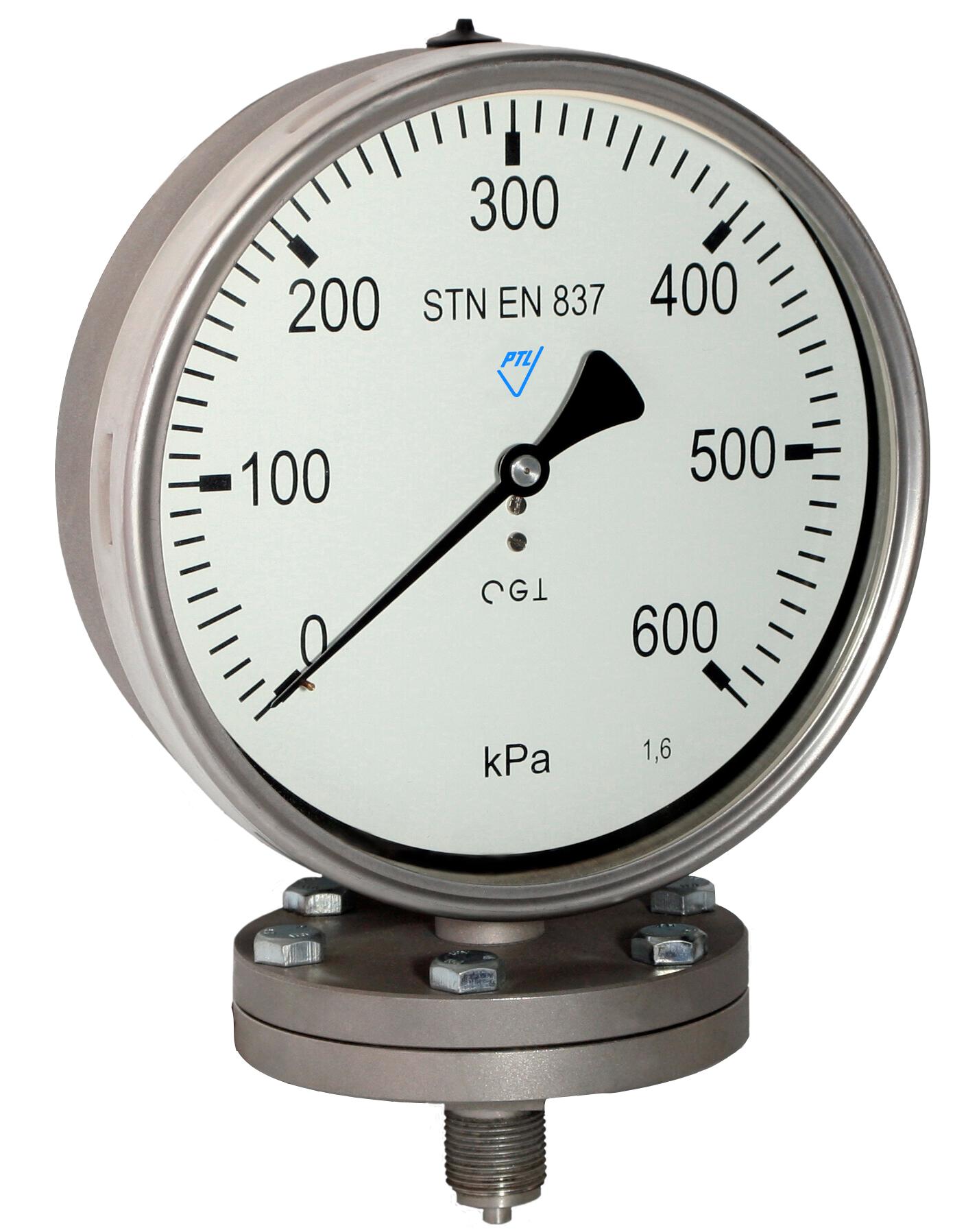

Typ 03376
| Cena: | na dotaz |  |
|---|---|---|
| Výrobce: | PREMATLAK SK |
Připojovací závit tlakoměru může být u obou stupnic M 20x1,5 nebo G1/2".
Jiná provedení, materiály, vyšší třída přesnosti, glycerinové plnění, atd. - viz. záložka "příplatky+".
| Rozsahy v kPa (MPa): | Rozsahy v bar: | Materiál membrány: |
| -100...0 kPa | -1...0 bar | nerez 1.4571 |
| -100...+60 kPa | -1...+0,6 bar | nerez 1.4571 |
| -100...+150 kPa | -1...+1,5 bar | nerez 1.4571 |
| -100...+300 kPa | -1...+3 bar | uhlíková ocel zinkovaná |
| -100...+500 kPa | -1...+5 bar | uhlíková ocel zinkovaná |
| -100...+900 kPa | -1...+9 bar | uhlíková ocel zinkovaná |
| -0,1...+1,5 MPa | -1...+15 bar | uhlíková ocel zinkovaná |
| -0,1...2,4 MPa | -1...+24 bar | uhlíková ocel zinkovaná |
| 0...100 kPa | 0...1 bar | nerez 1.4571 |
| 0...160 kPa | 0...1,6 bar | nerez 1.4571 |
| 0...250 kPa | 0...2,5 bar | nerez 1.4571 |
| 0...400 kPa | 0...4 bar | uhlíková ocel zinkovaná |
| 0...600 kPa | 0...6 bar | uhlíková ocel zinkovaná |
| 0...1 MPa | 0...10 bar | uhlíková ocel zinkovaná |
| 0...1,6 MPa | 0...16 bar | uhlíková ocel zinkovaná |
| 0...2,5 MPa | 0...25 bar | uhlíková ocel zinkovaná |
| Příplatky k základní ceně za jiné materiály nebo provedení příruby a oddělovací membrány: |
|
| Materiály spodních částí přírub s přípojem a oddělovacích membrán: | |
| příruba nerez 1.4571 | |
| příruba s PTFE vložkou (vystýlkou) | |
| membrána nerez 1.4571 pro rozsahy od -100+300 kPa a výše / od 400 kPa a výše | |
| membrána PTFE pro přetlakové rozsahy | |
| membrána PTFE pro vákuum a manovákuum | |
| Otevřená příruba: | |
| DN25/PN40, EN 1092-1/B , nerez 1.4571 | |
| DN25/PN40, EN 1092-1/B , nerez 1.4571 s PTFE vložkou (vystýlkou) | |
| DN40/PN40, EN 1092-1/B , nerez 1.4571 | |
| DN50/PN40, EN 1092-1/B , nerez 1.4571 | |
| DN65/PN40, EN 1092-1/B , nerez 1.4571 | |
| Jiné materiály spodní části příruby nebo membrány na dotaz. | |
| Jiné závity: | |
| závit M 65x1,5 , nerez 1.4301 | |
| závit Rd 1/6 L , nerez 1.4301 | |
| Jiné závity na dotaz. | |
| Standardní příplatky: | |
| červená čárka na stupnici | |
| nastavitelná nebo vlečná červená ručička | |
| atypické dělení, výseče nebo jednotky stupnice na číselníku (dělí se počtem kusů) | |
| plnění tlakoměru glycerinovým olejem (otřesuvzdorné provedení) | |
| průzor vrstvené bezpečnostní sklo ( Safety Glass ) | |
| vstupní otvor rozšířen na 8 mm | |
| Kalibrační protokoly: | |
| zkušební osvědčení výrobce ( kalibrační list ) | |
| kalibrační protokol z akreditované laboratoře výrobce |
Jiná příplatková a materiálová provedení na dotaz.
Ceny viz. "Ceníky ke stažení" nebo na dotaz.
| Tlakové rozsahy v rozmezí: | od -100-0 kPa do 0-2,5 MPa |
|---|---|
| ( od -1-0 bar do 0-25 bar ) | |
| Průměr pouzdra: | 160 mm |
| Připojení: | spodní |
| Připojovací závit: | M 20x1,5 nebo G1/2" |
| Třída přesnosti: | 1.6 % |
| Materiál pouzdra: | nerez 1.4301 |
| Materiál měřícího prvku: | uhlíková ocel (dle rozsahu), PTFE nebo nerez 1.4571 |
| Materiál průzoru: | sklo |
| Max. teplota média: | +100 °C |
| Stupeň krytí: | IP65 dle STN EN 60 529 |
| Materiál vrchní části příruby: | nerez 1.4301 |
| Materiál spodní části příruby: | nerez 1.4301 nebo 1.4571 |
Provedení
- dle EN 837-3
Použití
- Tlakoměr je určený na měření náročných plynných a kapalných látek, které jsou viskozní, agresivní, obsahují pevné částice nebo znečištění a které nekrystalizují a nepůsobí agresivně a korozivně na části tlakoměru přicházející do styku s měřeným médiem.
- Vhodné pro použití v chemickém, petrochemickém nebo důlním průmyslu, strojním inženýrství, ekologických technologiích, stavebnictví, vodárenství, vzduchotechnice, apod.
- Materiál příruby a membrány se volí podle měřeného média.
